科普篇 | 关于超高频(UHF)读写器的那些知识

2020-06-19

UHF RFID存储区分别是那些?

1、EPC区

存储用户的EPC信息、16进制数据。不同厂商的RFID芯片可写入的位数有所不同,常见EPC存储16/24位。


2、TID区

RFID电子标签的唯一识别码区、TID号码唯一且不重复,相当于芯片的 "身份证"。


3、User区

存储用户的自定义数据,不同厂商该区不一样。


4、Reserved区

存储Kill Password(销毁)与Access Password(访问)密码。前两个字节销毁密码、后两个字节访问密码。


以上4个存储区均可写保护,意味着保护后该区永不可写或非安全模式下不可写。读取保护则只对密码区设置有效,即需要在安全模式下进行访问。TID与EPC则无法设置读取保护。



UHF RFID阅读器操作[ 鸿陆 SDK C#示例 ]

不同阅读器只会有SDK的调用方式有所不同,功能都相同

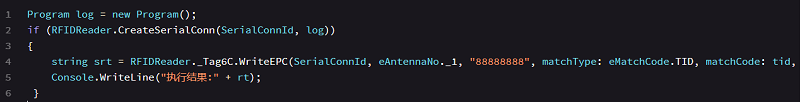

1、EPC写入 [ 代码示例 ]

常见的EPC写入、SDK需要先锁定需要操作的RFID标签。

TID锁定: TID唯一码改写,适用于批量更新,准确

EPC锁定: EPC可能存在重复的情况,影响更新性能

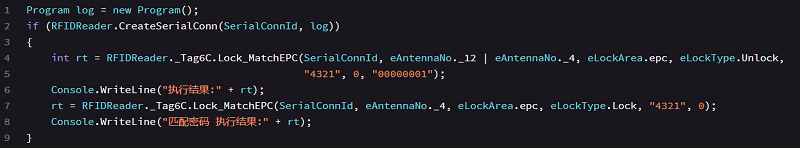

2、EPC写保护 [代码示例]

防止标签进行初始化后, 其他人员恶意进行非法更新或销毁操作,使得芯片无法在流程及应用中发挥其作用,一般标签在初始化后需要进行加密保护或标签供应商出厂前进行加密保护,加密保护主要包含销毁与访问密码保护。

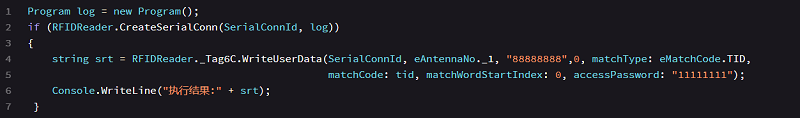

3、User区写入 [ 代码示例 ]

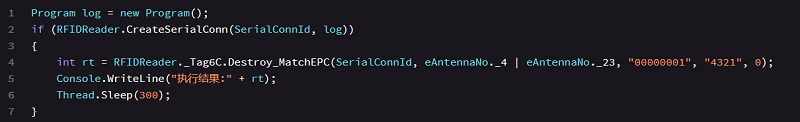

4、Kill Tag销毁标签 [ 代码示例 ]

未加密的标签销毁密码同访问密码为8个0组成,销毁密码的过程中,需要单独给其设定一个销毁密码,如已设置销毁密码则按设置后的密码,标签一旦销毁,则灭活无法正常读取。



超高频RFID读写器读取性能影响分析


1、UHF 读写器功率

直接影响到读取标签的性能和距离。 功率↑性能↑ 功率↓性能↓


2、UHF 读写器频率

不同的UHF RFID标签,频率不同、读取设定的频段也会受到影响。


3、UHF 读写器

各种读写器之间有差异,主要体现在: 读写性能、设备稳定性、可扩展、及成熟的算法等方面。


4、天线的增益及馈线的衰减

通常来讲,在RFID天线增益上调对应的距离,性能会更好。


5、RFID电子标签种类

不同种类的RFID电子标签、型号和不同的厂家生产设计,RFID标签的性能都会有所不同。


6、读取方向及环境

标签与天线极化方向与相对角度的配合度,方向一致配合度高,读写距离就远,反之,不配合的话读写距离就近。


以上内容为网络整理的资料,供大家参考,有任何出入的地方欢迎各位朋友给予指正,互相学习。


(部分内容来源于网络,侵删)
