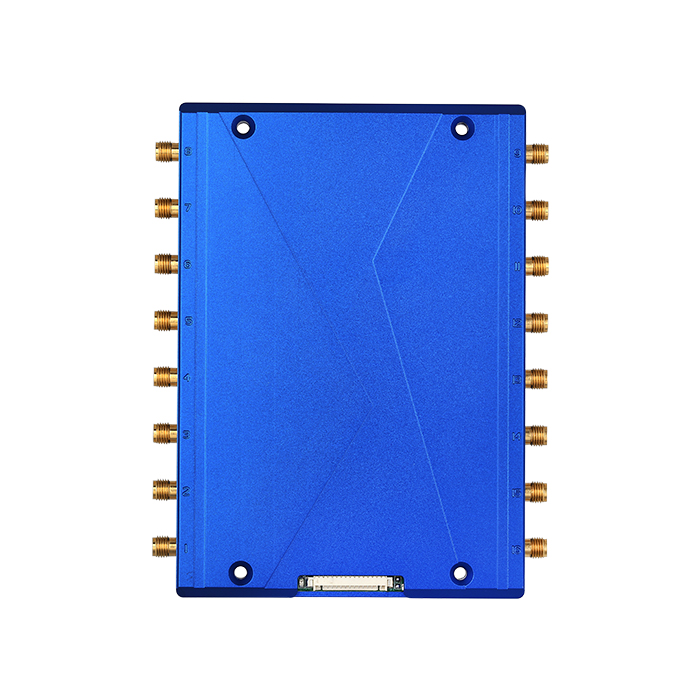

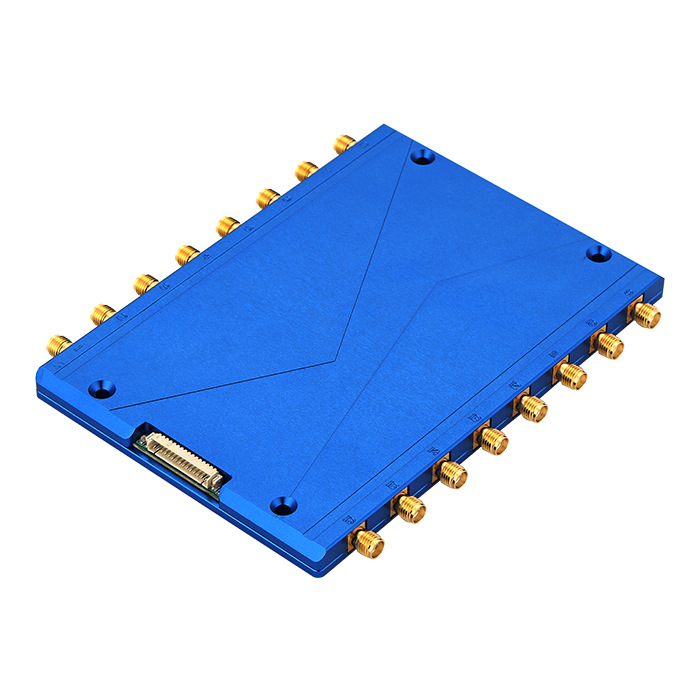

多通道读写模块 鸿致530

HZ530模块支持ISO 18000-6C/6B,EPC C1G2,GBT 29768-2013,GJB 7377.1A-2018协议,用户通过接口上的TTL-UART管脚即可与自己的设备互联通讯,其较宽的供电范围(DC4.5V~6V)和已配置好的GPIO接口(IO1-IO4,IO1/IO2为输入,IO3/IO4为输出)能给用户提供更多的选择。 由于模块很好的读卡距离及多天线设计,可以作为小型读写器的设计方案。


产品特点

  • 能够定频或跳频工作
  • 支持轮询工作或指定天线工作
  • 支持RSSI:可感知信号的强度
  • 支持标签数据过滤
  • 支输出功率可选,步进:1dB
  • 支持防碰撞协议
  • 支持多标签识别
型号
HZ530
物理参数
尺寸 140.3mm × 98.3mm × 4.75mm
工作电压 +4.5V~+6V
待机电流 < 20mA
工作电流 5V 供电,最大发射 33dBm,工作峰值电流2000mA 左右
性能参数
RF发射功率
0~35dBm(±1dB)
输出功率精度
±1dB
接收灵敏度
≤-85dBm
标签RSSI
支持
天线连接保护
支持
RFID
芯片 Indy R2000
空口协议 ISO 18000-6C/6B/EPC C1G2/GBT 29768-2013/GJB 7377.1协议
工作频率

920MHz~925MHz
902MHz~928MHz
865MHz~868MHz

通讯接口 TTL UART接口(波特率: 115200bps,数据位: 8,停止位: 1,奇偶位:无,流量控制位:无)
散热方式 外置散热片空气冷却
射频天线接口 SMA
GPIO 2路输入,2路输出(3.3V电平)
工作温度 -20℃~+70℃
存储温度 -40℃~+85℃
工作湿度 5%RH~95%RH(无冷凝)
