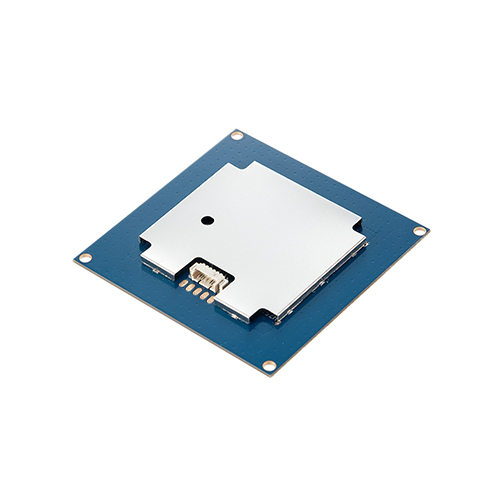

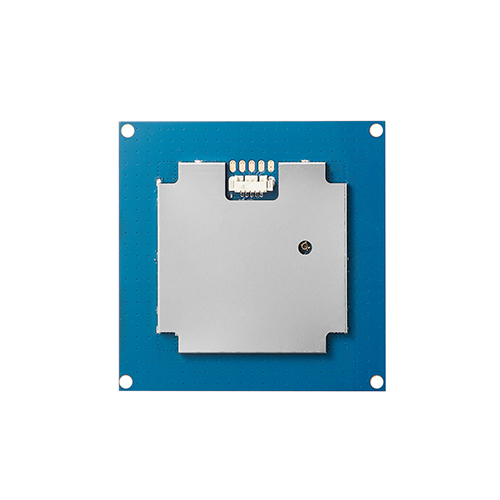

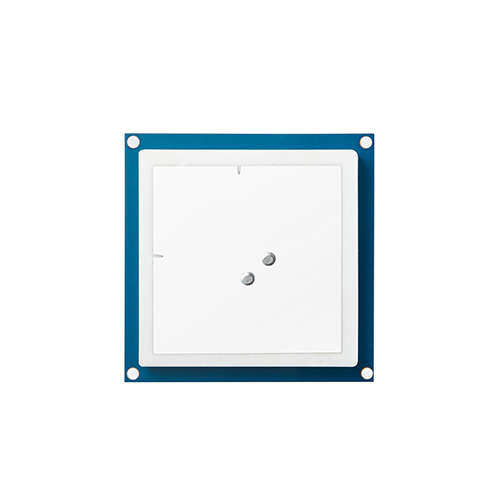

RFID一体化模块 HZ514M
产品特点
-
采用国产芯片的射频方案 -
支持ISO 18000-6C/EPC C1G2协议 -
支持单天线工作 -
尺寸：70×70×10.2mm -
支持标签数据过滤、天线检测功能 -
支持RSSI：可感知信号的强度
技术参数
-
性能参数
空中接口协议 ISO 18000-6C/EPC C1G2 工作频率 840MHz～960MHz 输出功率 0～33dBm 输出功率精度 ±1dB 接收灵敏度 ≤-78dBm@250KM4 30dBm 标签RSSI 支持 通讯接口 TTL UART接口(波特率：115200bps，数据位： 8，停止位： 1，奇偶位：无，流量控制位：无) 工作电压 +4.0V～+5.5V 待机电流 ≤ 70mA 工作电流 5V 供电，最大发射功率33dBm，工作峰值电流约2000mA@33dBm -
物理参数
尺寸 70 mm×70 mm×10.2 mm 工作温度 ﹣25℃～﹢70℃ 存储温度 ﹣45℃～﹢85℃ 散热方式 外置散热片空气冷却 连接线 5P 1.27mm间距排线
