科普篇 | RFID射频识别技术的相关术语解读

2021-06-04

RFID是一种非接触的自动识别技术,其基本工作原理是由读写器(Reader)通过天线发送出一定频率的射频信号,当电子标签( Transponder)进入磁场时产生感应电流从而获得能量,发送出芯片中的编码等信息被读写器读取并解码后送至电脑主机进行有关处理,从而实现对被识别物体的自动识别。

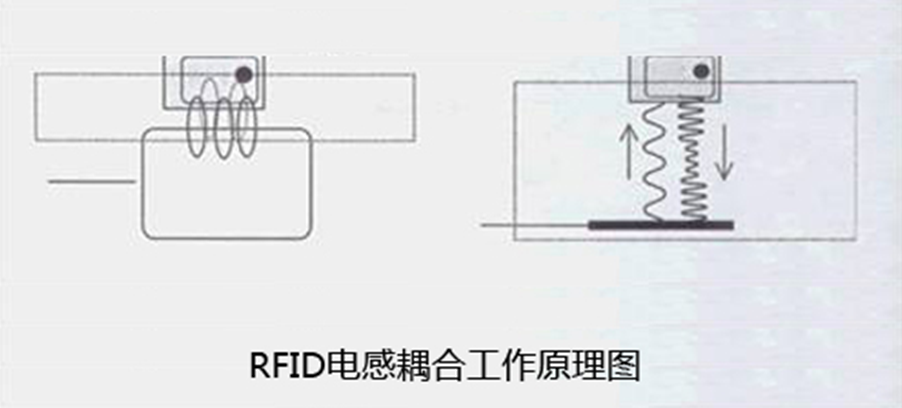

RFID系统由读写器与电子标签两部分组成 ,其动作原理为由读写器发射一特定频率的电波能量给电子标签,用以驱动电子标签电路将內部的存储信息送出,此时读写器便接收此存储信息。发生在读写器和电子标签之间的射频信号的耦合类型有两种:电感耦合(变压器模型)和电磁反向散射耦合(雷达原理模型)。


电感耦合(变压器模型)是通过空间高频交变磁场实现耦合,依据的是电磁感应定律。而电磁反向散射耦合(雷达原理模型)依据的是电磁波的空间传播规律,发射出去的电磁波,碰到目标后反射,同时携带回目标信息。


有源及无源的区分:

无源( Passive 被动式)是电子标签本身并无电源,其电源是由读写器发射产生能量而将数据回传给读写器。体积比较轻薄短小,使用年限长,识别的距离较短。


有源(Active Tag 主动式)电子标签内有电池,所以体积较大、价格较高、有使用年限,感应距离较长。


电子标签:以电子数据形式存储识别物体信息的标签。


读写器:用于读取电子标签的电子数据设备。



发卡器:用于将信息写入电子标签或查阅电子标签内的存储数据。


标签容量:电子标签在写入操作是所能写入的字节数或逻辑位数。


只读(ROM):一种将信息存储在芯片上的形式,不能被覆盖,比读写芯片便宜很多。


自动数据采集(ADC):用于收集数据并直接将其自动导入计算机系统的方法。


产品电子码(EPC):是自动识别体系中用来唯一标识对象的编码。


对象名解析服务(ONS):是自动识别系统的一个组件,类似于Internet中的域名解析服务DNC。


标签冲突:读写器在同时读取多个标签发射回来的信息会产生标签冲突的问题。

一般厂家会采用不同系统是标签一次只会一个消息,所以读写器可以实现同时读取多个标签。


单次写入多次读取(OTP):允许使用者单次写入数据,在写入数据后便成为只读, 数据无法更改。


多次读写(EEPROM):成本最高,但它却可以让使用者多次写入。


读写器的分类:根据应用系统的功能需求不同以及外观结构形式,RFID读头可以分为固定式、手持式读写器。固定式读写器根据与天线的组合方式又可分为固定式分体机和固定式一体机。


供电电压:12V直流、220V交流、110V交流


天线数量和形式:单口、双口、4口、内置


天线接头:SMA、TNC


通信接口:RS232、Wiegand、RS485、TCP/IP


空口协议:ISO/IEC 18000-6B,ISO/IEC18000-6C/EPC C1G2,GB/T 29768-2013,GJB 7377.1A-2018


天线的分类:根据天线的极化方式可分为圆极化天线和线极化天线,其中线极化天线又分为水平极化和垂直极化两种。

天线向周围空间辐射电磁波(由电场和磁场构成),电场的方向就是天线极化方向,圆极化天线在水平、垂直两个方向的性能比较接近。


增益:指对收发信号的放大倍数,一般增益越高、读写标签的距离越远;方向性越强;且天线的体积越大。可选范围在5dBi~15dBi之间。


驻波比:指天线对发射信号的反射情况,越小越好。


极化方向:指天线发射电磁波的电场向量与地面之间的关系,有线极化和圆极化两种。线极化有又分水平极化和垂直极化两种。


波束宽度:指天线发射电磁波的辐射范围,天线尺寸越小,角度越大。


RFID中间件:是一种面向消息的中间件,信息是以消息的形式,从一个程序传送到另一个或多个程序。信息能以异步的方式传送,所以传送者不必等待回应。面向消息的中间件包含的功能不仅是传递信息,还必须包括解译数据、安全性、数据广播、错误恢复、定位网络资源、找出符合成本的路径、消息与要求的优先次序以及延伸的除错工具等服务。


(图文为鸿陆小编整理编辑,转载请备注来源)
