详解RFID射频识别系统的工作原理(附图)

2019-07-16

典型的RFID系统主要由RFID读写器、电子标签、RFID中间件和应用系统软件4部分构成,一般我们把中间件和应用软件统称为应用系统。

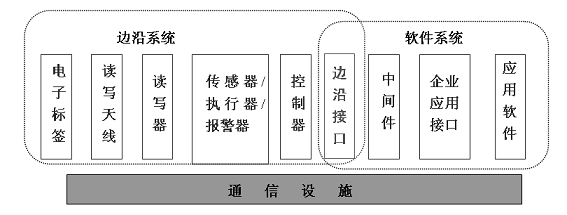

RFID系统分成边沿系统和软件系统两大部分,边沿系统主要是完成信息感知,属于硬件组件部分。软件系统完成信息的处理和应用,通信设施负责整个RFID系统的信息传递。

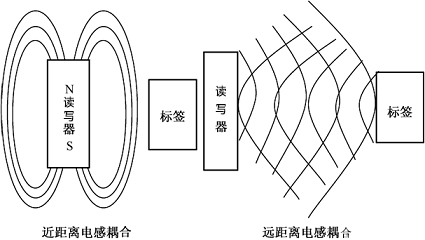

从电子标签到读写器之间的通信及能量感应方式来看,RFID系统一般可以分成两类,即电感耦合系统和电磁反向散射耦合系统。电感耦合通过空间高频交变磁场实现耦合,依据的是电磁感应定律,电感耦合方式一般适合于中、低频工作的近距离RFID系统。电磁反向散射耦合,即雷达原理模型,发射出去的电磁波碰到目标后反射,同时携带回目标信息,依据的是电磁波的空间传播规律。电磁反向散射耦合方式一般适合于超高频、高频、微波工作的远距离RFID系统。



由于低频RFID系统的波长更长,能量相对较弱,因此主要依赖近距离的感应来读取信息,电感耦合主要应用在低频(LF)、中频(HF)波段。由于高频率的波长较短,能量较高,因此,读写器天线可以向标签辐射电磁波,部分电磁波经标签调制后反射回读写器天线,经解码以后发送到中央信息系统接收处理,电磁反向散射耦合主要应用在高频(HF)、超高频(UHF)波段。

RFID射频识别系统的工作原理

电子标签进入天线磁场后,若接收到读写器发出的特殊射频信号,就能凭借感应电流所获得的能量发送出存储在芯片中的产品信息(无源标签),或者主动发送某一频率的信号(有源标签),读写器读取信息并解码后,送至中央信息系统进行有关数据处理。

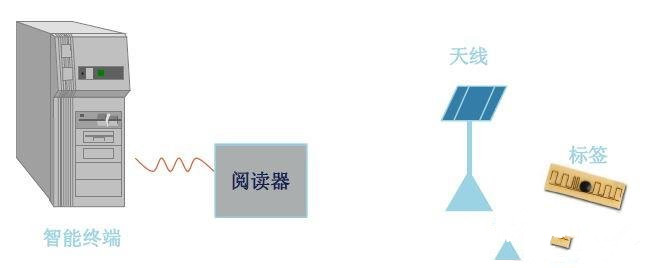

RFID读写器获取读写指令

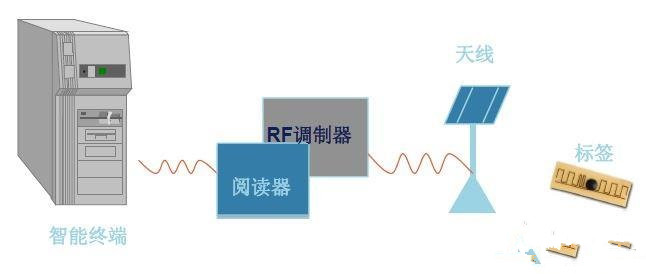

RFID读写器射频调制器将信号发送至RFID天线

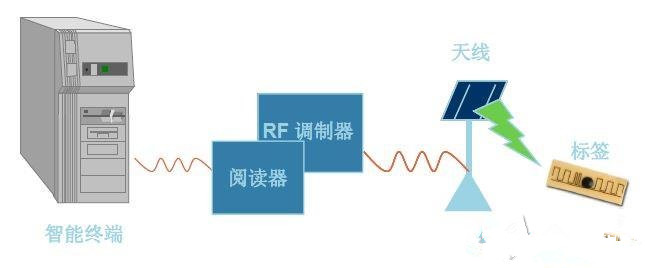

RFID天线询问RFID电子标签

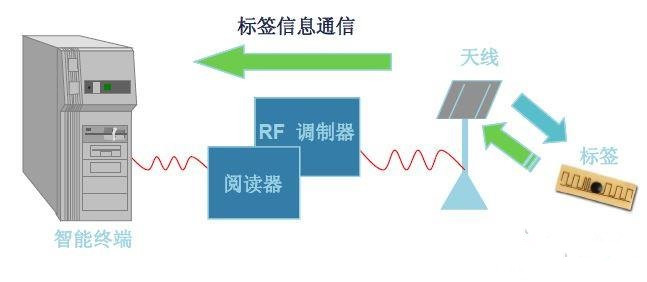

RFID天线将获得的电子标签信息回传



RFID技术可识别高速运动物体并可同时识别多个电子标签,操作快捷方便。短距离射频产品不怕油渍、灰尘污染等恶劣的环境,可在这样的环境中替代条码,例如用在工厂的流水线上跟踪物体。长距离射频产品多用于交通上,识别距离可达几十米,如自动收费或识别车辆身份等。


鸿陆作为RFID领域首批高新技术企业,多年来一直专注于RFID核心技术的研究,在工业4.0、资产管理、仓储物流、智能零售、智能称重、烟草物流、智能产线、车辆管理、智能电网等领域均有所建树,并积累了丰富的项目经验,为集成商和终端用户提供了具有竞争力的RFID解决方案、产品和服务。


(部分图文来源于网络,侵删)
