RFID不同频段之间的区别及应用解析

2019-01-23

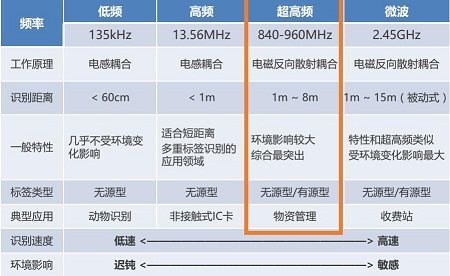

一直以来,很多客户都并不是特别清楚各个频段之间的区别以及相关的应用类型。RFID读写器和电子标签之间射频信号的传输主要有2种方式,一种是电感耦合方式,另一种是电磁反向散射方式,这两种方式采用的频率不同,工作原理也不同。下面就和小编一起来详细了解下各个频段之间的区别及应用吧!



低频(LF)——频率小于135KHz

一般低频的使用频段为10Khz-1MHz,最常用的工作频率为125kHz和135kHz。该频段的电子标签都是被动式的,通过电感耦合方式进行能量供应和数据传输。


工作特性:

阅读距离一般小于1m,存储容量为125位-512位;

工作频率不受无线电频率管制;

有较高的电感耦合功率可提供电子标签使用;

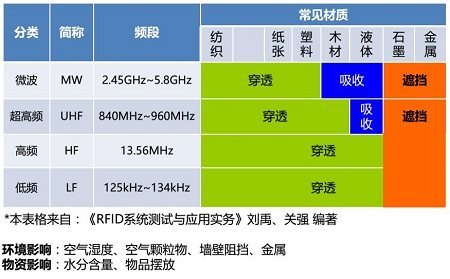

无线信号可以穿透水、有机组织和木材等。


相关标准:

国际:ISO11784/11785和ISO18000-2


典型应用:动物识别、商店防盗系统(EAS)、远程钥匙门禁、工具识别(医院手推车)、玩具、树木监控、马拉松赛跑等。低频系统比较成熟,读写系统也成熟,读写设备价格低廉。但是,由于其谐振率低,标签需要制作电感值很大的绕线电感,并常常需要封装片外谐振电容,所以其标签的成本反而比其他频段高。



高频(HF)——频率为13.56MHz

一般高频的使用频段为13.56 MHz,该频率的波长大概为22m。虽然该频率的磁场区域下降很快,但是能够产生相对均匀的读写区域。高频标签产品最为放丰富,具有更高的传输速率和距离,但成本也比低频标签贵。


工作特性:

数据传输快,典型值为106Kbit/s;

存储容量范围为:128位-8K以上字节都有;

支持密码功能或使用微处理器;

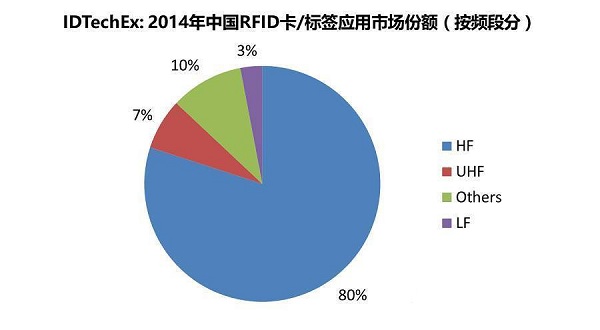

该频段标签在实际应用中使用量最大。


相关标准:

国际:ISO14443、ISO15693和ISO18000-3

国内:GB/T 33848.3-2017


典型应用:护照、电子签证、身份证、驾驶证、公交卡等身份识别应用,高频的应用主要为图书馆管理、门禁系统、瓦斯钢瓶的管理及酒店门锁管理等。


超高频(UHF)——频率为860-928MHz

超高频常见的工作频率位860-928MHz,全球各标准不一。超高频系统通过电场来传输能量。电场的能量下降的不是很快,但是读取的区域不是很好进行定义。该频段读取距离比较远,无源可达10m左右。同时,由于天线可采用蚀刻或印刷的方式制造,因此成本相对较低。该频段液体的物品的应用系统还不成熟,对人体的干扰较大,读写设备的价格也较贵,应用维护成本较高,但其应用十分广泛。


工作特性:

读取距离较远、信息传输速率较快;

可同时进行多标签识别;

主要采用无源电子标签适用于3-10米的应用场合;

世界不同地区采用了不同的通信频率,支持国标双频920MHz~925MHz、840MHz~845MHz和FCC,902MHz~928MHz以及ETSI,865MHz~868MHz;

为实现物联网的主要频段;

该频段的电波不能通过水,灰尘,雾等悬浮颗粒物质;


相关标准:

国际:ISO18000-6C/6B

国内:GB/T 29768-2013


典型应用:仓储管理、生产线自动化管理、供应链管理、固定资产管理、机场行李分拣、新零售、集装箱管理、预制件管理及服装管理等。



微波——频率为2.45GHz、5.8GHz、433MHz

微波的使用频段范围为1Ghz以上,常见的工作频率为2.45Ghz、5.8Ghz。微波频段的特性与应用和超高频段相似,读取距离约为2公尺,但是对于环境的敏感性较高。


工作特性:

主要采用有源电子标签;

该频段可适用于隧道、山区等复杂环境;

其标签穿透性强和饶射性强;

传输距离远,适用于100米以内的距离;

标签由于带电池,其造价较高。


典型应用:高速不停车收费(ETC)、机动车辆远程控制上锁系统(RKE)、实时定位系统(RTL)以及人员管理等应用。
