你不知道的“RFID天线”

2018-09-26

众所周知,RFID系统一般有RFID读写器、RFID天线及RFID电子标签组成的。但却很少人了解什么是“RFID天线”,下面我们就一起来了解一下吧!

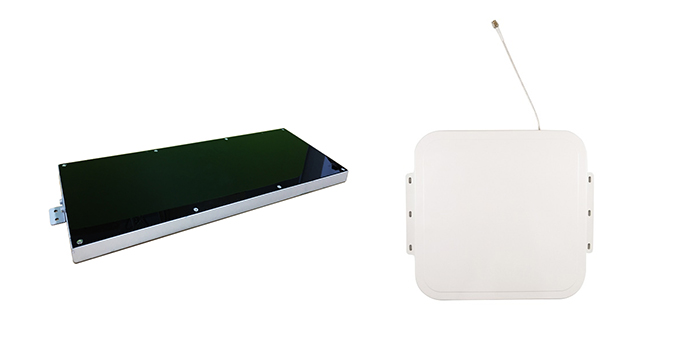

RFID天线的定义

在无线通信系统中,需要将来自发射机的导波能量转变为无线电波,或者将无线电波转换为导波能量,用来辐射和接收无线电波的装置称为RFID天线。


简单的说,我们可以把天线看成一种转能器。在发射时,它把发射机的高频电流转化为空间电磁波;而接收时,它又把从空间截获的电磁波转换为高频电流送入接收机。


在RFID系统通信过程中,超高频读写器通过自身的天线发送一定频率的射频信号。当标签进入此区域时,标签天线获得相对应的阅读器的命令处理后,通过天线发送出自身编码等应答信息。

RFID天线的主要参数

1、增益系数

增益系数是综合衡量天线能量转换和方向特性的参数,它的定义为:方向系数与天线效率的乘积。 可见,天线方向系数和越高,则增益系数也就越高。


2、波束宽度

当工作频率变化时,天线的有关电参数不应超出规定的范围,这一频率范围称为波束宽度,简称为天线的带宽。


3、阻抗

天线可以看做是一个谐振回路,一个谐振回路当然有其阻抗。我们对阻抗的要求就是匹配:和天线相连的电路必须有与天线一样的阻抗。和天线相连的是馈线,馈线的阻抗是确定的,所以我们希望天线的阻抗和馈线一样。RFID UHF天线系统使用50Ω阻抗的馈线。


4、方向系数

在离天线某一距离处,天线在最大辐射方向上的辐射功率流密度与相同辐射功率的理想无方向性天线在同一距离处的辐射功率流密度之比。这是方向性中最重要的指标,能精确比较不同天线的方向性,表示了天线集束能量的电参数。


5、电压驻波比

电压驻波比反映了天馈系统的匹配情况。它是以天线作为发射天线时发射出去和反射回来的能量的比来衡量天线性能的。驻波比是由天馈系统的阻抗决定的。天线的阻抗与馈线的阻抗与接收机的阻抗一致,驻波比就小。驻波比高的天馈系统,信号在馈线中的损失很大。


6、极化方式

天线的极化是指天线辐射时形成的电场强度方向。一般而言,特指为该天线在最大辐射方向上的电场的空间取向。




圆极化天线和线极化天线有哪些区别?

一直都有客户会问天线的圆极化和线极化有哪些区别?下面小编就给大家解说解说!


圆极化是指电磁波在传送过程中以螺旋旋转的方式传播。圆极化方式能让系统对天线的方位敏感性降低。


线极化是指电磁波在传播的途中,电场矢量的方向始终指向一个方向。


因为线性化方式只有收信天线的极化方向与所接收电磁波的极化方向一致才能感应出最大的信号来。所以,线极化方式对天线的方向要求较高。而圆极化方式却因其实现的功能而被大多数场合采用了。


(图文来源于网络,侵删)
